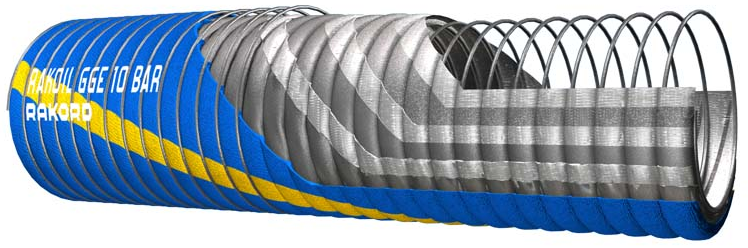

Композитные рукава (шланги) RAKOIL GGE, GGR, производства компании  предназначены для слива, налива и транспортировки светлых нефтепродуктов, нефти на авто- и железнодорожных цистернах, танкерах и т.п. Поставляются с предустановленными методом запрессовки резьбовыми наконечниками, что позволяет эксплуатировать в сборе с соединениями «Камлок», Tank Wagen и пр.
Технические характеристики и описание:
- напорно-всасывающий;
- внутренние спирали – сталь;
- наружные спирали – сталь;
- внутренняя подкладка – многослойный полипропилен/полиамид;
- наружный слой – полипропилен, стойкий к истиранию и метеоусловиям;
- условный диаметр, inch(мм) – 3/4" (19) – 4" (100);
- рабочее давление, МПа (бар) – 1,0 (10);
- температура окружающей среды, 0С– [- 40;+80];
- электрическое сопротивление – ниже 10 Ом (установленное 0,5 Ом);
- концевые штуцера – алюминиевые, с резьбой BSP;
- цвета – синий по умолчанию; черный, красный, зеленый опционально.
Композитный рукав RAKOIL GGE 7/10/14 bar (полипропилен)
|
Условный диаметр
|
Рабочее давление, бар
|
Радиус изгиба, мм
|
Вес, кг/м
|
Максимальная длина, м
|
|---|
|
мм
|
дюйм
|
|---|
|
19
|
3/4
|
7/10/14
|
60
|
0,76
|
30
|
|
25
|
1
|
7/10/14
|
65
|
0,89
|
30
|
|
32
|
1.1/4
|
7/10/14
|
70
|
1,09
|
30
|
|
40
|
1.1/2
|
7/10/14
|
100
|
1,51
|
30
|
|
50
|
2
|
7/10/14
|
180
|
1,97
|
30
|
|
65
|
2.1/2
|
7/10/14
|
220
|
2,96
|
30
|
|
80
|
3
|
7/10/14
|
280
|
3,54
|
30
|
|
100
|
4
|
7/10/14
|
340
|
6,32
|
20
|
Композитный рукав RAKOIL GGR (полиамид)
|
Условный диаметр
|
Рабочее давление, бар
|
Радиус изгиба, мм
|
Вес, кг/м
|
Максимальная длина, м
|
|---|
|
мм
|
дюйм
|
|---|
|
19
|
3/4
|
7/10/14
|
60
|
0,76
|
30
|
|
25
|
1
|
7/10/14
|
65
|
0,89
|
30
|
|
32
|
1.1/4
|
7/10/14
|
70
|
1,09
|
30
|
|
40
|
1.1/2
|
7/10/14
|
100
|
1,51
|
30
|
|
50
|
2
|
7/10/14
|
180
|
1,97
|
30
|
|
65
|
2.1/2
|
7/10/14
|
220
|
2,96
|
30
|
|
80
|
3
|
7/10/14
|
280
|
3,54
|
30
|
|
100
|
4
|
7/10/14
|
340
|
6,32
|
20
|
Композитные шланги RAKOIL GGE имеют запас прочности 5:1 !
Внимание! Для удобства наших клиентов, снижения их трудозатрат, можем поставлять композитные рукава в сборе с соединениями Tank Wagen или Камлок.
Пример условного обозначения композитного рукава в сборе условным диаметром 80 мм, с рабочим давлением 10 Бар, со шлангом RAKOIL GGE и соединениями из латуни стандарта Tank Wagen EN 14420-6/DIN 28450, длиной 3 м:
|
