Тефлоновые рукава серии обладают отличными температурными характеристиками для работы в условиях как высоких, так и низких температур. Рукава обладают отличной химической стойкостью, свойствами, предотвращающими загрязнение, низким коэффициентом трения и устойчивостью к износу. В связи с этим рукава могут использоваться в случаях, когда описанные выше характеристики имеют ключевое значение.

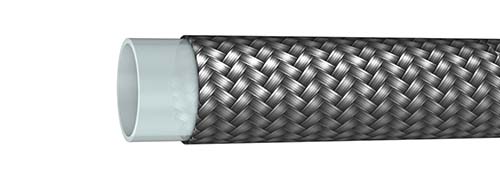

Тефлоновые рукава (PTFE) гладкие с одной оплеткой
 рукава (1).jpg "Тефлоновые (PTFE) рукава (1).jpg")
Внутренняя трубка: спаянная трубка политетрафторэтилена - тефлона (PTFE).
Усиление: один слой оплетки из нержавеющей стали.
Рабочая температура: -54 °С до +260 °С.
Рукава этой серии соответствуют стандарту SAE J517 - 100R14.
|
DASH
|
Толщина стенки
|
Диаметр
внутренний (дюйм)
|
Диаметр
внутренний (мм)
|
Диаметр
внешний(дюйм)
|
Диаметр
внешний(мм)
|
Рабочее давление (бар)
|
Разрывное давление (бар)
|
Мин. радиус
изгиба (мм)
|
Вес
(гр/м)
|
|
-3
|
1.00
|
1/8
|
3.35
|
0.252
|
6.4
|
225
|
900
|
40
|
65
|
|
-4
|
0.75
|
3/16
|
4.83
|
0.300
|
7.6
|
210
|
840
|
50
|
84
|
|
-5
|
0.65
|
1/4
|
6.48
|
0.380
|
9.7
|
210
|
840
|
75
|
121
|
|
-6
|
0.75
|
5/16
|
8.00
|
0.440
|
11.2
|
175
|
700
|
100
|
163
|
|
-7
|
0.75
|
3/8
|
9.65
|
0.495
|
12.6
|
165
|
660
|
125
|
170
|
|
-8
|
0.75
|
13/32
|
10.41
|
0.543
|
13.8
|
140
|
560
|
135
|
185
|
|
-10
|
0.75
|
1/2
|
12.83
|
0.650
|
16.5
|
120
|
480
|
165
|
234
|
|
-12
|
0.90
|
5/8
|
16.00
|
0.780
|
19.8
|
88
|
352
|
200
|
318
|
|
-14
|
0.90
|
3/4
|
19.18
|
0.900
|
22.9
|
75
|
300
|
230
|
395
|
|
-16
|
1.00
|
7/8
|
22.23
|
1.030
|
26.2
|
62
|
248
|
230
|
462
|
|
-18
|
1.05
|
1
|
25.53
|
1.160
|
29.5
|
62
|
248
|
300
|
528
|
|
-20
|
1.20
|
1.1/8
|
28.58
|
1.300
|
33.0
|
44
|
176
|
410
|
585
|

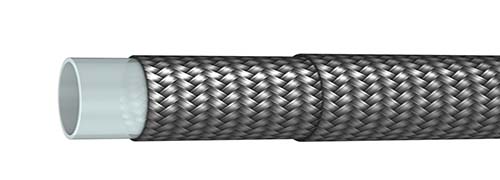

Тефлоновые рукава (PTFE) гладкие с двумя оплетками
 рукава (2).jpg "Тефлоновые (PTFE) рукава")
Внутренняя трубка: спаянная трубка политетрафторэтилена - тефлона (PTFE).
Усиление: два слоя оплетки из нержавеющей стали.
Рабочая температура: -54 °С до +260 °С.
Рукава этой серии превосходят стандарт давления SAE J517 - 100R14.
|
DASH
|
Толщина стенки
|
Диаметр
внутренний (дюйм)
|
Диаметр
внутренний (мм)
|
Диаметр
внешний(дюйм)
|
Диаметр
внешний(мм)
|
Рабочее давление (бар)
|
Разрывное давление (бар)
|
Мин. радиус
изгиба (мм)
|
Вес
(гр/м)
|
|
-3
|
1.00
|
1/8
|
3.00
|
0.300
|
7.6
|
310
|
1240
|
50
|
140
|
|
-4
|
0.75
|
3/16
|
4.8
|
0.360
|
9.1
|
260
|
1040
|
65
|
187
|
|
-5
|
0.65
|
1/4
|
6.4
|
0.410
|
10.4
|
250
|
1000
|
95
|
225
|
|
-6
|
0.75
|
5/16
|
8.0
|
0.510
|
13.0
|
245
|
980
|
125
|
287
|
|
-7
|
0.75
|
3/8
|
9.5
|
0.565
|
14.4
|
230
|
920
|
160
|
336
|
|
-8
|
0.75
|
13/32
|
10.5
|
0.595
|
15.1
|
190
|
760
|
175
|
395
|
|
-10
|
0.75
|
1/2
|
12.7
|
0.700
|
17.8
|
160
|
640
|
210
|
444
|
|
-12
|
0.90
|
5/8
|
16.0
|
0.855
|
21.7
|
110
|
440
|
270
|
583
|
|
-14
|
0.90
|
3/4
|
19.0
|
0.970
|
24.6
|
95
|
380
|
300
|
742
|
|
-16
|
1.00
|
7/8
|
22.2
|
1.090
|
27.7
|
80
|
320
|
310
|
920
|
|
-18
|
1.05
|
1
|
25.4
|
1.220
|
31.0
|
75
|
300
|
420
|
920
|
|
-20
|
1.20
|
1.1/8
|
29.0
|
1.400
|
35.6
|
60
|
240
|
550
|
990
|
 гофрированные.jpg "Тефлоновые (PTFE) рукава")

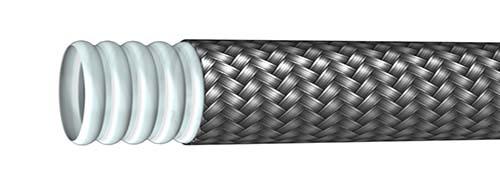

Тефлоновые рукава (PTFE) гофрированные
Внутренняя трубка: гофрированная трубка политетрафторэтилена - тефлона (PTFE).
Усиление: один слой оплетки из нержавеющей стали.
В случае необходимости трубка может быть изготовлена в токопроводящей версии, способной рассеивать электро-статический заряд.
Рабочая температура: -54 °С до +260 °С.
|
DASH
|
Толщина стенки
|
Диаметр
внутренний (дюйм)
|
Диаметр
внутренний (мм)
|
Диаметр
внешний(дюйм)
|
Диаметр
внешний(мм)
|
Рабочее давление (бар)
|
Разрывное давление (бар)
|
Мин. радиус
изгиба (мм)
|
Вес
(гр/м)
|
|
-4
|
0.75
|
1/4
|
6.60
|
0.410
|
10.4
|
175
|
700
|
20
|
149
|
|
-5
|
0.75
|
5/16
|
8.18
|
0.490
|
12.4
|
160
|
640
|
20
|
170
|
|
-6
|
0.65
|
3/8
|
9.65
|
0.540
|
13.7
|
150
|
600
|
20
|
182
|
|
-8
|
0.75
|
1/2
|
12.83
|
0.725
|
18.4
|
135
|
540
|
25
|
289
|
|
-10
|
0.80
|
5/8
|
16.0
|
0.827
|
21.0
|
100
|
400
|
50
|
349
|
|
-12
|
0.90
|
3/4
|
19.18
|
1.020
|
25.9
|
80
|
320
|
65
|
494
|
|
-14
|
1.00
|
7/8
|
22.23
|
1.170
|
29.7
|
60
|
240
|
80
|
565
|
|
-16
|
1.00
|
1
|
25.53
|
1.331
|
33.8
|
55
|
220
|
90
|
677
|
|
-20
|
1.00
|
1.1/4
|
31.88
|
1.680
|
42.7
|
45
|
180
|
110
|
891
|
|
-24
|
1.00
|
1.1/2
|
38.23
|
1.890
|
48.0
|
35
|
140
|
150
|
959
|
|
-32
|
1.10
|
2
|
50.93
|
2.420
|
61.5
|
24
|
100
|
200
|
1309
|
|
